HDI PCB Painettu piirilevy

Beton HDI -tekniikka voi täyttää asiakkaiden tuotevaatimukset. Tuottamassamme HDI-piirilevyssä käytetään täysin digitaalista signaalinkäsittelytekniikkaa ja useita patentoituja teknologioita. Siinä on täysi valikoima mukautuvaa kuormituskykyä ja vahva lyhytaikainen ylikuormituskyky.

Lähetä kysely

Kuvaus

Tuotetiedot

Tuote	Erittely
Materiaali	FR-4,FR-2,CEM-1,CEM-3,Carbon,Rogers jne
Huomautukset	Korkea TG CCL on saatavana
Viimeistelylevyn paksuus	0.3mm-6.00mm
Tuotantoteknologia	HDI
Pinnan viimeistely	Juotosmaski (musta, vihreä, valkoinen, punainen, sininen, ) Silkkipaino (musta, keltainen, valkoinen)
Kuparin paksuus	1/2 unssia min, 12 unssia max
Muoto	Jyrsintä, Rei'itys, V-leikkaus

HDI PCB doubled Side Board

HDI-levyn määritelmä

High Density Interconnect (HDI) -piirilevyt ovat painettuja piirilevyjä, joiden kytkentätiheys pinta-alayksikköä kohti on korkea. Yleensä HDI-piirilevyt määritellään kaikiksi PCB-levyiksi: microvias; sokeat ja haudatut läpiviennit; kertyminen ja korkea signaalin suorituskyky. Piirilevyteknologia muuttuu ja kehittyy jatkuvasti, ja tuotevaatimukset pienenevät ja nopeutuvat. HDI-levyt ovat kompaktimpia, niissä on vähemmän läpivientiä, tyynyjä, kuparijälkiä ja vähemmän tilaa. Joten HDI on tiheämpi johdotus, kevyempi, kompaktimpi piirilevy, jossa on vähemmän kerroksia. Sen sijaan, että laitteessa käytettäisiin useita piirilevyjä, yksi HDI-kortti voi sisältää aiemmin käytettyjen levyjen toiminnallisuuden.

HDI-levyn etu

HDI-painettuja piirilevyjä voidaan jatkuvasti parantaa kuparin etsaustekniikalla tarkkuuden lisäämiseksi, ja useiden piirilevyjen toiminnot voidaan yhdistää yhdeksi HDI-piirilevyksi, joten on seuraavat edut:

Alhaiset kustannukset: Oikein suunniteltuna kokonaiskustannuksia voidaan alentaa verrattuna tavalliseen piirilevyyn, koska tarvitaan vähemmän kerroksia, pienempi koko/levyjen määrä.

Lyhyemmät läpimenoajat: HDI-piirilevytuotannon suunnittelutehokkuus tarkoittaa nopeampia läpimenoaikoja. HDI on helpompi sijoittaa komponentteihin ja läpivienteihin sekä sähköiseen suorituskykyyn, joten HDI-piirilevyn suunnittelu- ja testausprosessi vie vähemmän aikaa.

Korkea luotettavuus: Microvias on luotettavampi kuin tyypilliset läpimenevät reiät pienemmän kuvasuhteen käytön ansiosta; ne ovat luotettavampia kuin läpimenevät reiät, mikä antaa HDI:lle erinomaisen suorituskyvyn paremmilla materiaaleilla ja osilla.

Laatu:

IPC-600G-luokanⅡja IPC-6012B-luokanⅡ-standardit.

ISO9001:2008 Laadunhallinta

Anturin lentokoe ja sähkötesti

UL-sertifioitu luokitus 94v-0

Röntgentarkastus,

Automatisoitu optinen tarkastus (AOI)

In-circuit Testing (ICT) ja toimintotestaus

ROHS-vaatimustenmukaisuus.

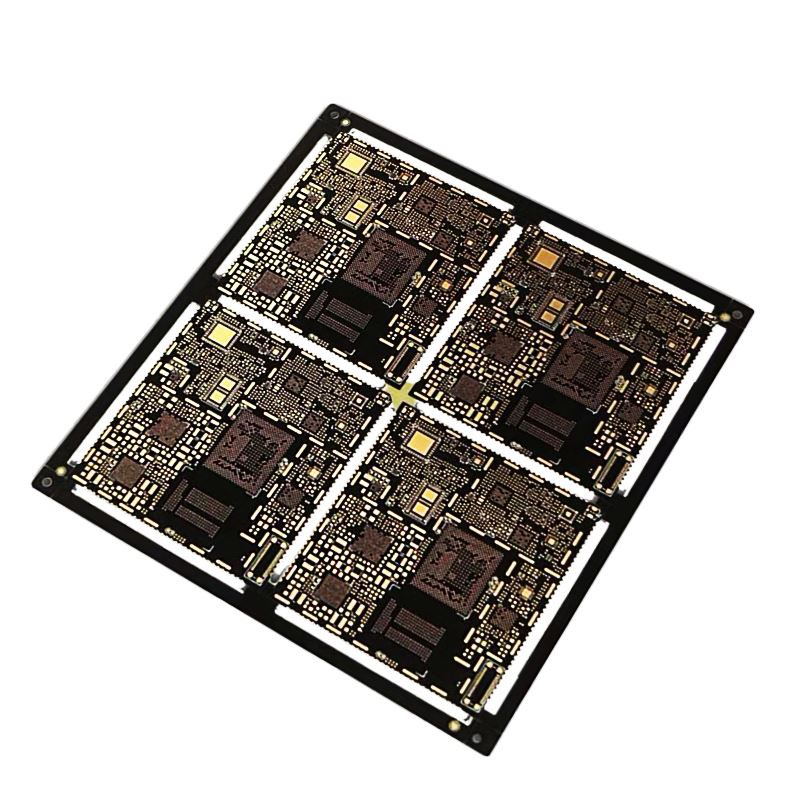

HDI PCB doubled Side Circuit Board

Betonin UKK

Q1. Mitä tarjoukseen vaaditaan?

Beton: Määrä, Gerber-tiedostot ja tekniset vaatimukset (materiaali, pintakäsittely, kuparin paksuus, levyn paksuus...) PCB-tiedot, tuoteluettelo, (testitiedostot...)

Q2. Mitä tiedostomuotoja hyväksyt tuotantoon?

Beton:

Gerber-tiedosto: CAM350 RS274X

PCB-tiedosto: Protel 99SE, P-CAD 2001 PCB

BOM: Excel (PDF, Word, txt)

Q3. Ovatko asiakirjani turvassa?

Beton: Tiedostosi pidetään yksityisinä. Suojaamme asiakkaidemme immateriaalioikeuksia koko prosessin ajan.

Q4.MOQ?

Beton: Ei MOQ. Pystymme käsittelemään joustavasti pieniä ja suuria määriä.

Q5. Kuljetusmaksu?

Beton: Toimitusmaksu määräytyy piirilevyjen määränpään, painon ja pakkauskoon mukaan.
