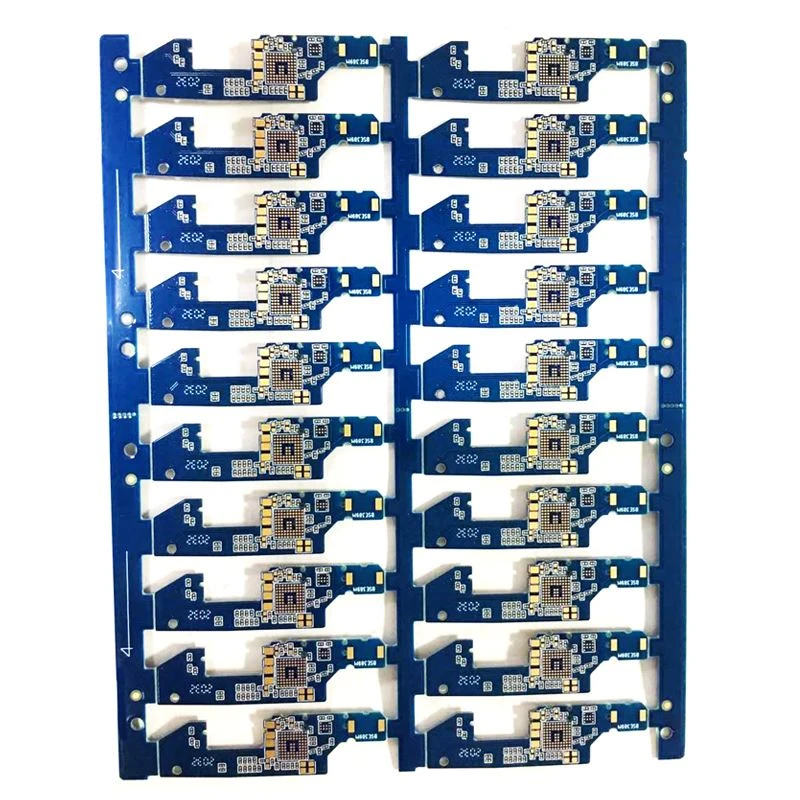

HDI PCB Print Circuit Board

Tuotetiedot

Betonin tehdas tarjoaa ratkaisuja pienten/suurten volyymien piirilevyjen valmistukseen nopealla kierroksella. HDI PCB Print Circuit Board on tarkoitettu edistyneisiin rakennuksiin, joissa on vaativat vaatimukset ilmailu-, puolustus-, lääketieteellinen ja kaupallinen käyttö.

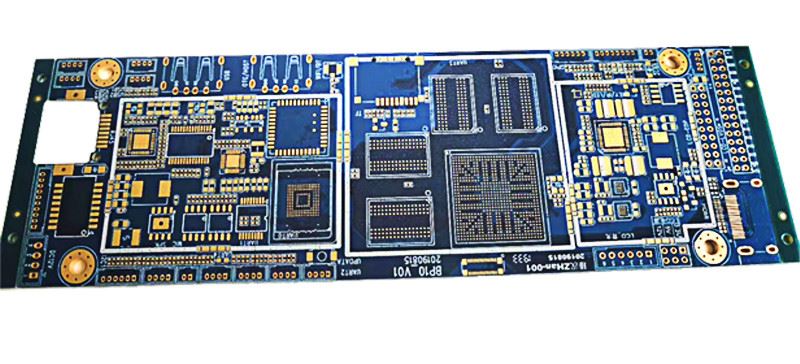

Mikä on High Density Interconnects (HDI) -kortti

High Density Interconnects (HDI) -kortti määritellään piirilevyksi (PCB), jonka kytkentätiheys pinta-alayksikköä kohti on suurempi kuin perinteisillä painetuilla piirilevyillä (PCB). Niissä on hienommat viivat ja välilyönnit (<100 µm),="" smaller="" vias=""><150 µm)="" and="" capture="" pads=""><400 µm),="" i/o="">300, and higher connection pad density (>20 tyynyä/cm2) kuin perinteisessä piirilevytekniikassa. HDI-levyä käytetään pienentämään kokoa ja painoa sekä parantamaan sähköistä suorituskykyä.

Erilaisten kerrosten mukaan DHI-levy on jaettu kolmeen perustyyppiin:

1) HDI PCB (1 plus N plus 1)

Ominaisuudet:

● Soveltuu BGA:lle pienemmällä I/O-määrällä

● Hienolinja-, microvia- ja rekisteröintiteknologiat, jotka pystyvät 0,4 mm:n pallonväliin

● Hyväksytty materiaali ja pintakäsittely lyijyttömään prosessiin

● Erinomainen asennuksen vakaus ja luotettavuus

● Kuparilla täytetty läpivienti

Sovellus: Matkapuhelin, UMPC, MP3-soitin, PMP, GPS, muistikortti

2) HDI PCB (2 plus N plus 2)

Ominaisuudet:

● Soveltuu BGA:lle, jossa on pienempi palloväli ja suurempi I/O-määrä

● Lisää reititystiheyttä monimutkaisessa suunnittelussa

● Ohut levyominaisuudet

● Matalampi Dk / Df materiaali mahdollistaa paremman signaalin lähetyksen

● Kuparilla täytetty läpivienti

Sovellus: Matkapuhelin, PDA, UMPC, kannettava pelikonsoli, DSC, videokamera

3) ELIC (Every Layer Interconnection)

Ominaisuudet:

● Jokainen kerros rakenteen kautta maksimoi suunnittelun vapauden

● Kuparilla täytetty läpivienti parantaa luotettavuutta

● Erinomaiset sähköominaisuudet

● Cu-pump- ja metallitahnateknologiat erittäin ohuille levyille

Sovellus: Matkapuhelin, UMPC, MP3, PMP, GPS, muistikortti.

High Density Interconnects (HDI) -kortin käytön edut

● Antaa suunnittelijoille mahdollisuuden sisällyttää enemmän komponentteja pienempiin levyihin, koska HDI-piirilevyt voidaan sijoittaa levyn molemmille puolille.

● Vähennä virrankulutusta, mikä pidentää kannettavien ja muiden akkukäyttöisten laitteiden akun käyttöikää.

● Tukevampi ja lujempi, mikä mahdollistaa paremman lujuuden ja rajoitetun rei'ityksen

● Vähentynyt lämpöhajoaminen, mikä pidentää laitteen käyttöikää.

● Mahdollistaa tehokkaamman ja tiheämmän tiedonsiirron ja laskennan pienemmillä alueilla sekä pienempien loppukäyttäjien tuotteiden, kuten älypuhelimien, ilmailulaitteiden, sotilaslaitteiden ja lääketieteellisten laitteiden, luomisen.

● Tiheiden BGA- ja QFP-pakettien kestävyys piirilevysuunnittelussa

● Jos käytät pienempiä BGA- ja QFP-paketteja suunnitelmissasi ja sovelluksissasi, HDI-piirilevyt tarjoavat enemmän luotettavuutta lähetyksessä, kun piirilevysi on massatuotantoon asti. HDI-piirilevyihin mahtuu tiheämpiä BGA- ja QFP-paketteja kuin vanhempi PCB-tekniikka.

● Vähentynyt lämmönsiirto

Lämmönsiirto vähenee, koska lämmön kulkeutumiseen on vähemmän matkaa ennen kuin se pääsee ulos HDI-piirilevystä. HDI-piirilevyihin kohdistuu myös vähemmän rasitusta lämpölaajenemisen vuoksi, mikä pidentää piirilevyn käyttöikää.

● Hallittu johtavuus

Läpiviennit voidaan sitten täyttää johtavilla tai johtamattomilla materiaaleilla siirron helpottamiseksi komponenttien välillä levysi suunnittelusta riippuen.

Toimivuus on myös parantunut, kun sokeat läpivientireitit ja via-in-pad mahdollistavat komponenttien sijoittamisen lähemmäksi toisiaan. Kun lähetysaluetta komponentista komponenttiin pienennetään, lähetysajat ja ylitysviiveet pienenevät samalla kun signaalin voimakkuus kasvaa.

● Pienemmät (ja pienemmät) muototekijät

Tilansäästössä HDI:t ovat loistava vaihtoehto, koska kerrosten kokonaismäärää voidaan vähentää. Esimerkiksi perinteinen 8-kerroksen läpimenevä piirilevy voidaan helposti korvata 4-kerroksen HDI via-in-pad -ratkaisulla. Tämä johtaa pienempiin PCB-levyihin, jotka sisältävät läpivientejä, jotka ovat enemmän tai vähemmän näkymättömiä paljaalla silmällä.

Viime kädessä HDI-piirilevyjen käyttö mahdollistaa pienempien, kestävämpien ja tehokkaampien tuotteiden luomisen, joita kuluttajat haluavat tinkimättä suunnittelusta ja yleisestä suorituskyvystä.

HDI-rakenteet:

1 plus N plus 1 – piirilevyt sisältävät 1 "kerrostuman" suuritiheyksisiä liitäntäkerroksia.

i plus N plus i (i Suurempi tai yhtä suuri kuin 2) – PCB:t sisältävät 2 tai useampia tiheitä liitäntäkerroksia. Eri kerroksilla olevat mikrolevyt voidaan porrastaa tai pinota. Kuparilla täytettyjä pinottuja mikroviarakenteita nähdään yleisesti haastavissa malleissa.

Mikä tahansa kerros HDI – Kaikki piirilevyn kerrokset ovat suuritiheyksisiä liitäntäkerroksia, joiden avulla piirilevyn minkä tahansa kerroksen johtimet voidaan liittää vapaasti kuparilla täytetyillä pinottuilla mikroläpivientirakenteilla ("mikä tahansa kerros"). Tämä tarjoaa luotettavan liitäntäratkaisun erittäin monimutkaisille suurille pin-count-laitteille, kuten kämmenlaitteissa käytetyille CPU- ja GPU-siruille.
