Miksi valita Rogers RT Duroid 5870 -laminaatti korkeataajuiseksi piirilevymateriaaliksi?
Apr 17, 2024
Rogers RT/duroid® 5870 korkeataajuuslaminaatti on PTFE-komposiittimateriaalia, joka on vahvistettu mikrokuiduilla.
RT/duroid®5870-laminaateilla on pieni dielektrisyysvakio (Dk) ja ne tarjoavat erinomaisen korkean taajuuden suorituskyvyn. Levyssä täytetyt satunnaiset mikrolasikuidut varmistavat laitteen erinomaisen Dk-tasaisuuden. RT/duroid® 5870 -laminaatilla on alhainen Dk ja häviö, mikä tekee siitä ihanteellisen korkean taajuuden/laajakaistasovelluksiin, joissa sironta ja häviö on minimoitava.
Rogers RT/Duroid 5870 -laminaatin ominaisuudet:
- Dielektrisyysvakio (Dk) on 2,33 ja vaihteluväli on ±0,02.
- 10GHz:n taajuudella häviökerroin on vain 0,0012.
- Sillä on alhainen hygroskooppisuus ja se voi säilyttää vakaan suorituskyvyn kosteissa ympäristöissä.
- Se osoittaa isotropiaa, eli sen suorituskyky on sama kaikissa suunnissa.
Rogers RT Duroid 5870 -laminaatin edut:
- Minimoi sähköhäviöt vahvistetulla PTFE-materiaalilla.
- Helppo leikata, jakaa ja työstää muotoon, mikä helpottaa valmistusprosessia.
- Kestää korroosiota ja sitä voidaan käyttää useiden liuottimien ja reagenssien kanssa etsaus- tai pinnoitusprosessien aikana.
- Toimii hyvin korkean kosteuden olosuhteissa ja on ihanteellinen.
- Tarjoaa erinomaiset materiaaliominaisuudet.
- Sillä on yhtenäiset sähköiset ominaisuudet laajalla taajuusalueella ja se soveltuu monenlaisiin käyttöskenaarioihin.
Rogers RT/Duroid 5870 laminaatti vakiopaksuudet ja kuparipaksuudet
1. Rogers RT/Duroid 5870 standardin paksuuspurkki alkaen 0,0035" - 0.375".
{{0}}.005" (0.127mm) +/- 0.0005"
{{0}}.010" (0.252mm) +/- 0.0007"
{{0}}.020" (0.508mm) +/- 0.0015"
{{0}}.031" (0.787mm) +/- 0.0020"
0.062" (1.575mm) +/- 0.0030"
2. Sähkösaostettu kuparifolio
½ oz. (18 pm) HH/HH
1 unssia (35 um) H1/H1
3. Valssattu kuparifolio
½ oz. (18 µm) 5R/5R
1 unssia (35 µm) 1R/1R

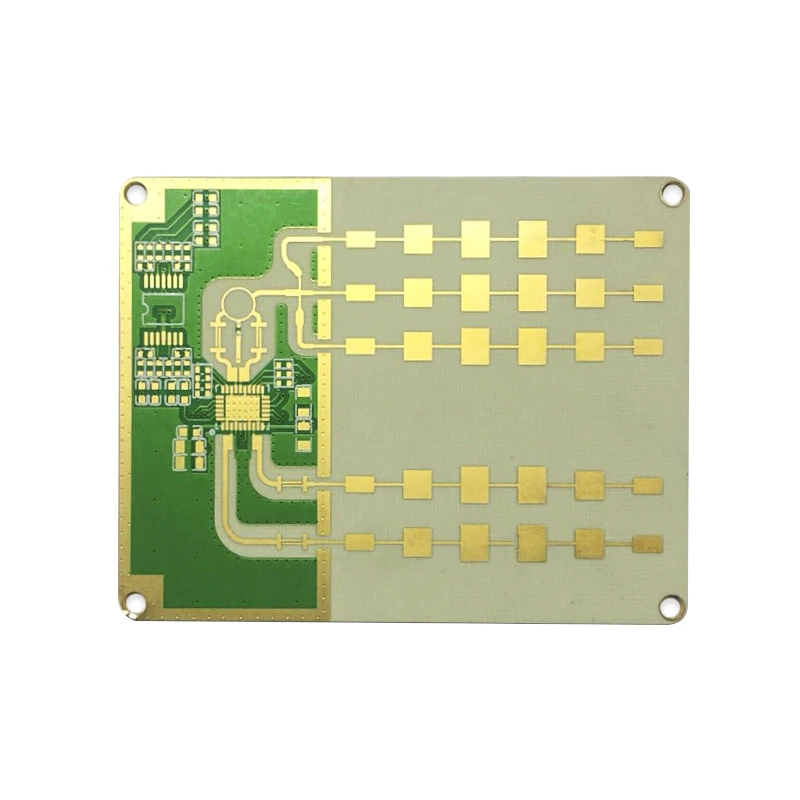

Ero RT/duroid 5870:n ja RT/duroid 5880:n välillä
RT/duroid 5870 ja RT/duroid 5880 ovat molemmat Rogers Corporationin valmistamia korkeataajuisia laminaatteja, joita käytetään yleisesti mikroaaltouuni- ja RF-sovelluksissa. Tässä ovat tärkeimmät erot näiden kahden välillä:
| Tuotteet | RT/duroid 5870 | RT/duroid 5880 |
| Dielektrinen vakio (Dk): | Dielektrisyysvakio noin 2,33. | Hieman korkeampi dielektrisyysvakio, noin 2,20 - 2,33. |
| Häviötangentti (Df): | Häviötangentti noin 0.0009. | Hieman pienempi häviötangentti, joka vaihtelee välillä {{0}},0007–0,0009. |
| Sovellukset: | Molemmat materiaalit soveltuvat korkeataajuisiin sovelluksiin, kuten mikroliuska- ja liuskajohtopiireihin, antenneihin, tutkajärjestelmiin ja satelliittiviestintäjärjestelmiin. | |
| RT/duroid 5870 saattaa olla parempi sovelluksissa, joissa halutaan pienempi dielektrisyysvakio, mikä mahdollisesti tarjoaa paremman impedanssisovituksen ja signaalin eheyden tietyissä malleissa. | RT/duroid 5880 voidaan valita sovelluksiin, joissa hieman korkeampi dielektrisyysvakio on hyväksyttävä, mikä mahdollistaa tiukemman kytkennän ja paremman tehonkäsittelykyvyn. | |
| Paksuusvaihtoehdot: | Molempia materiaaleja on saatavana eri paksuuksina erilaisten suunnitteluvaatimusten täyttämiseksi. | |
Kaiken kaikkiaan valinta RT/duroid 5870:n ja RT/duroid 5880:n välillä riippuu RF- tai mikroaaltouunisi suunnittelun erityisvaatimuksista, mukaan lukien tekijät, kuten haluttu dielektrisyysvakio, häviötangentti, impedanssisovitus ja kustannusnäkökohdat.
